Máy hàn ống tần số cao 600KW

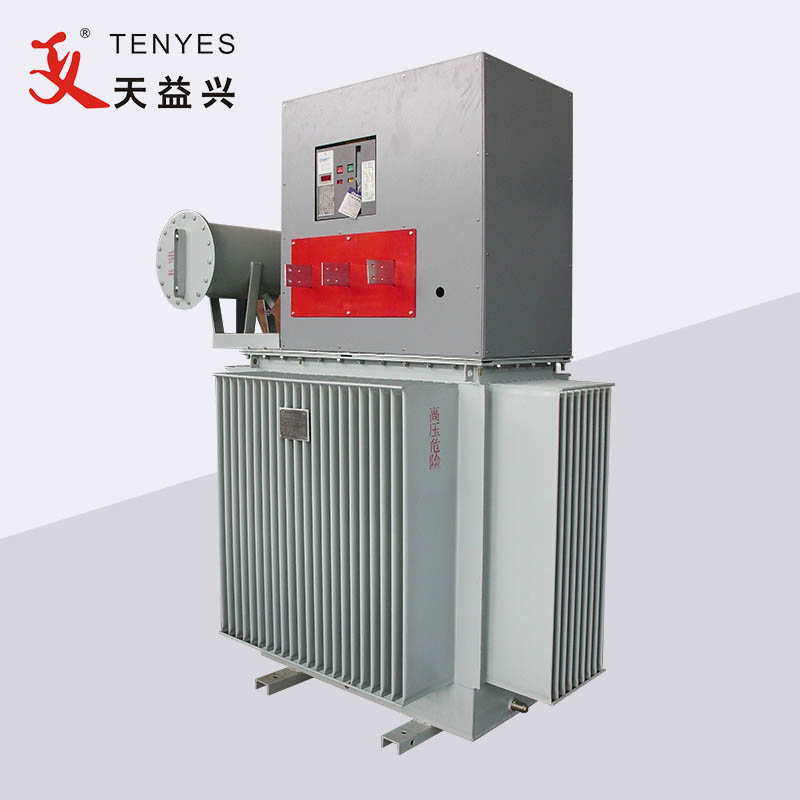

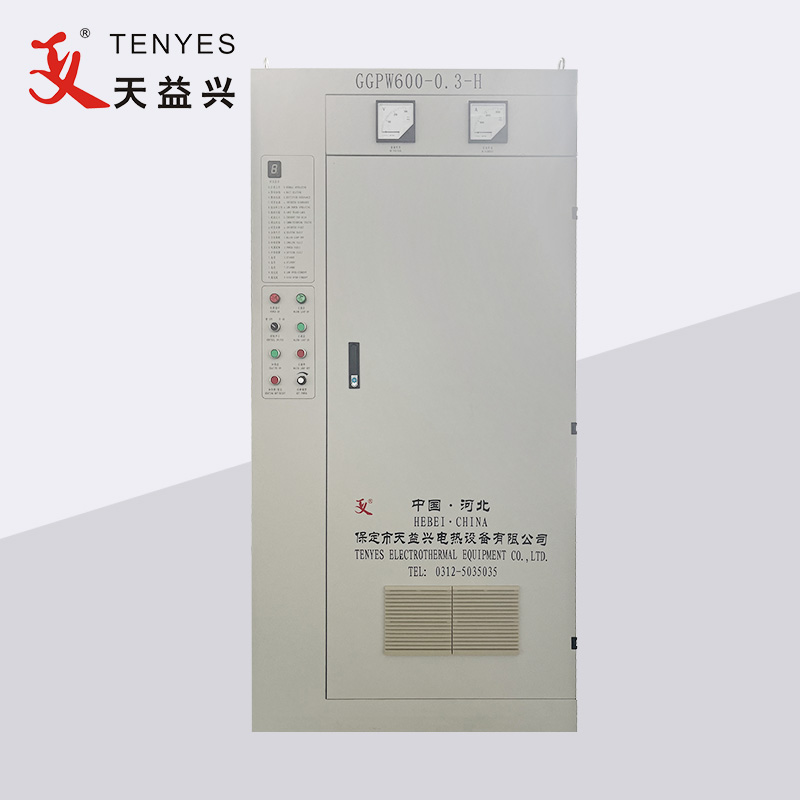

Tủ chỉnh lưu của máy hàn ống cao tần 600kw

1. Tủ chỉnh lưu máy hàn ống tần số cao trạng thái rắn áp dụng thiết kế tích hợp kết nối tủ thiết bị chuyển mạch và các bộ phận chỉnh lưu.

2. Bộ chỉnh lưu sử dụng mạch điều khiển pha SCR toàn cầu ba pha và thông qua bộ lọc thụ động giai đoạn trước có thể đảm bảo rằng thiết bị có hệ số công suất cao hơn và hàm lượng sóng hài nhỏ hơn.

3. Mạch điều khiển sử dụng điện áp DC dựa trên bộ điều khiển vi mô và điều khiển vòng kín kép dòng điện một chiều và đảm bảo rằng điện áp DC liên tục điều chỉnh trơn tru từ 0 đến giá trị định mức.

4. Được trang bị các chức năng bảo vệ toàn diện để đảm bảo an toàn cho thiết bị Hoạt động ổn định.

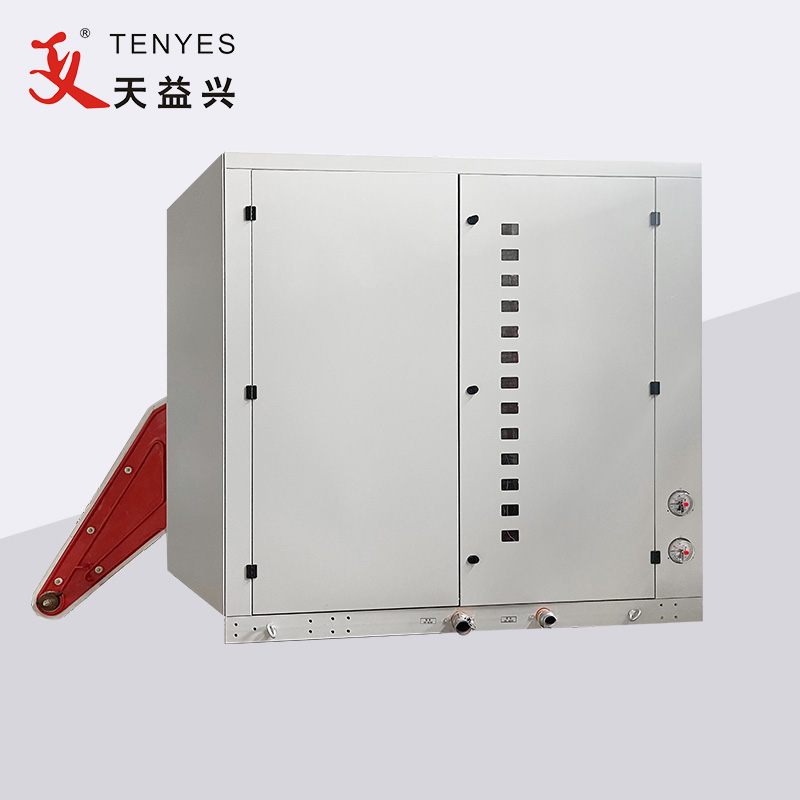

Tủ đầu ra biến tần của máy hàn ống cao tần 600kw

Một. Phần biến tần bao gồm các cầu biến tần một pha MOSFET và được kết nối song song, thiết kế công suất cầu đơn là 125kW/60kW, cầu biến tần áp dụng cách tiếp cận mô-đun để hoàn thiện việc xếp chồng nguồn, với mỗi mặt cầu khối được thiết kế như một cấu trúc kiểu ngăn kéo bao gồm cấu trúc slide, thuận tiện cho việc lắp đặt và bảo trì.

b. Sử dụng máy biến áp phù hợp để tổng hợp năng lượng hoàn chỉnh, sử dụng cộng hưởng thứ cấp của máy biến áp và không có đầu ra máy biến áp hàn.

c. Mạch điều khiển biến tần sử dụng điều khiển góc cố định và có các chức năng sau: chống bó cứng tốt và chức năng bảo vệ quá dòng/quá áp đảm bảo biến tần hoạt động hiệu quả và đáng tin cậy.

d. Áp dụng phương pháp làm mát khung kín, làm mát bằng nước và điều hòa không khí bên ngoài.

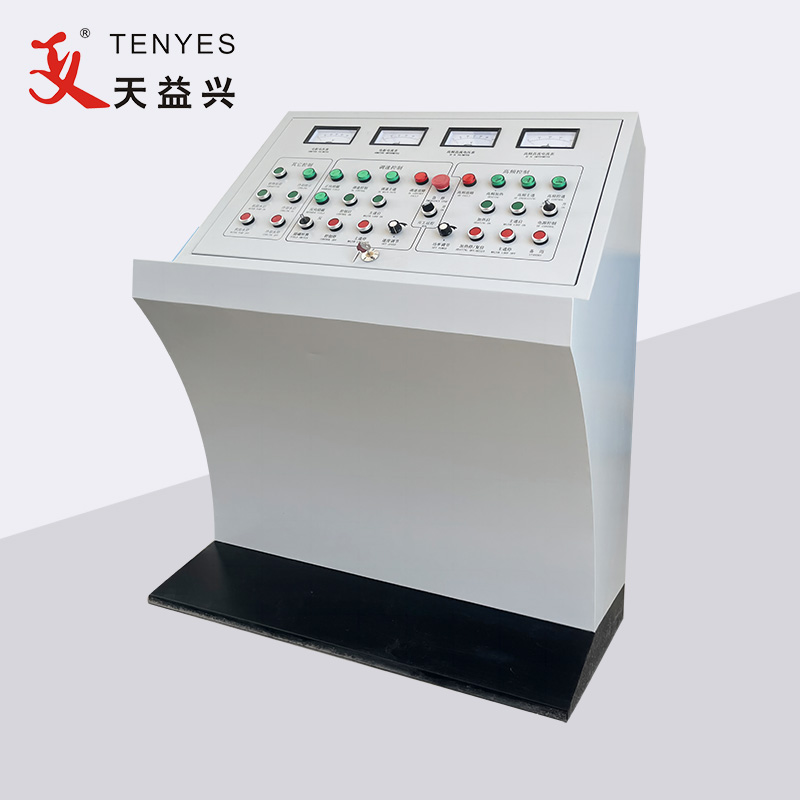

Bảng điều khiển của máy hàn ống cao tần 600kw

Thực hiện điều khiển từ xa máy hàn ống tần số cao trạng thái rắn với màn hình hiển thị PLC và LCD; Được trang bị chức năng điều khiển vòng kín công suất tốc độ.

Thiết bị điều chỉnh cơ khí của máy hàn ống cao tần 600kw

Được sử dụng để lắp đặt và điều chỉnh tủ đầu ra bể, có thể điều chỉnh ở dạng 2D/3D.
