Cấu trúc mới Máy hàn ống nhỏ gọn HF trạng thái rắn

Máy hàn ống nhỏ gọn HF trạng thái rắn cấu trúc mới TENYES® được phát triển bởi các kỹ sư của chúng tôi. Tủ chính tích hợp chức năng chỉnh lưu và biến tần, đồng thời cấu trúc bên trong áp dụng sơ đồ thiết kế máy hàn tích hợp và nhỏ gọn. Sau khi phân tích cơ học nghiêm ngặt và xác minh mô phỏng nhiệt, cấu trúc tổng thể trở nên khoa học và hợp lý hơn.

Gửi yêu cầu

Mô tả Sản phẩm

Thay vì bố trí kiểu riêng biệt truyền thống gồm tủ chỉnh lưu và tủ biến tần, máy hàn ống nhỏ gọn HF trạng thái rắn cấu trúc mới này tích hợp hai bộ phận chức năng cốt lõi vào một tủ nhỏ gọn duy nhất. Việc tích hợp này không chỉ làm giảm diện tích tổng thể của thiết bị bằng cách đơn giản hóa cấu trúc hệ thống mà còn rút ngắn khoảng cách đi dây bên trong giữa hai bộ phận, giảm thiểu nhiễu tín hiệu và cải thiện độ ổn định truyền tải điện trong quá trình sản xuất ống hàn.

Máy hàn ống nhỏ gọn HF trạng thái rắn thường bao gồm các bộ phận sau:

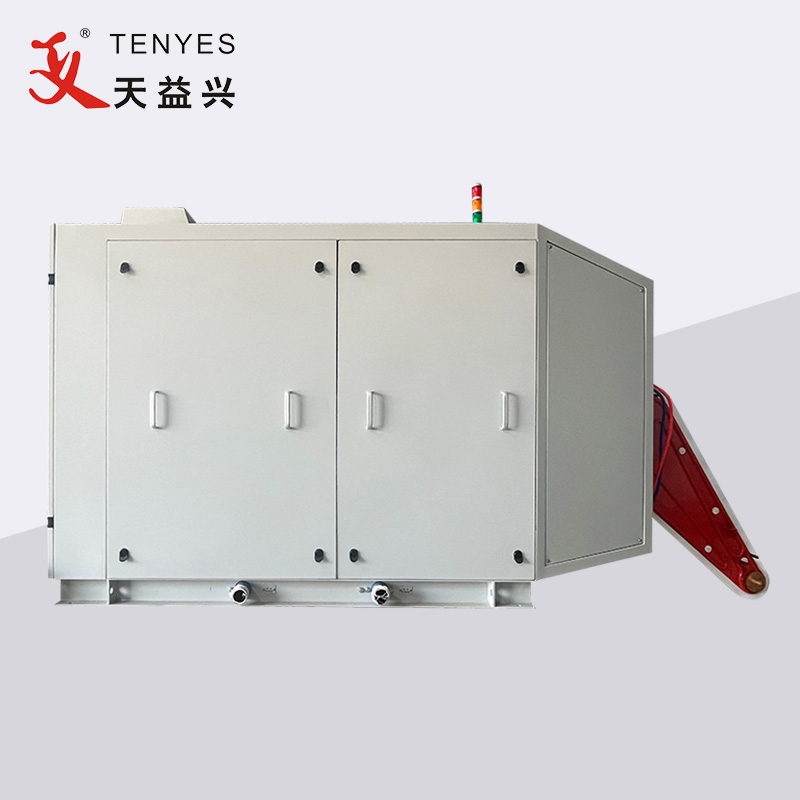

1. Cấu trúc mới Máy hàn ống nhỏ gọn HF trạng thái rắn Tủ chính:

Chúng tôi sử dụng cấu trúc mới này để tạo ra tất cả các tủ chỉnh lưu và biến tần trong một tủ. Thiết kế mới này có thể tiết kiệm nhiều không gian hơn và dễ dàng kết nối cáp của khách hàng. Đối với cấu trúc mới này hiện nay chúng tôi thiết kế từ 50Kw đến 400Kw. Nếu máy hàn công suất lớn hơn chúng tôi vẫn đề nghị sử dụng loại máy hàn ống riêng.

Solid State HF Compact Pipe Welders

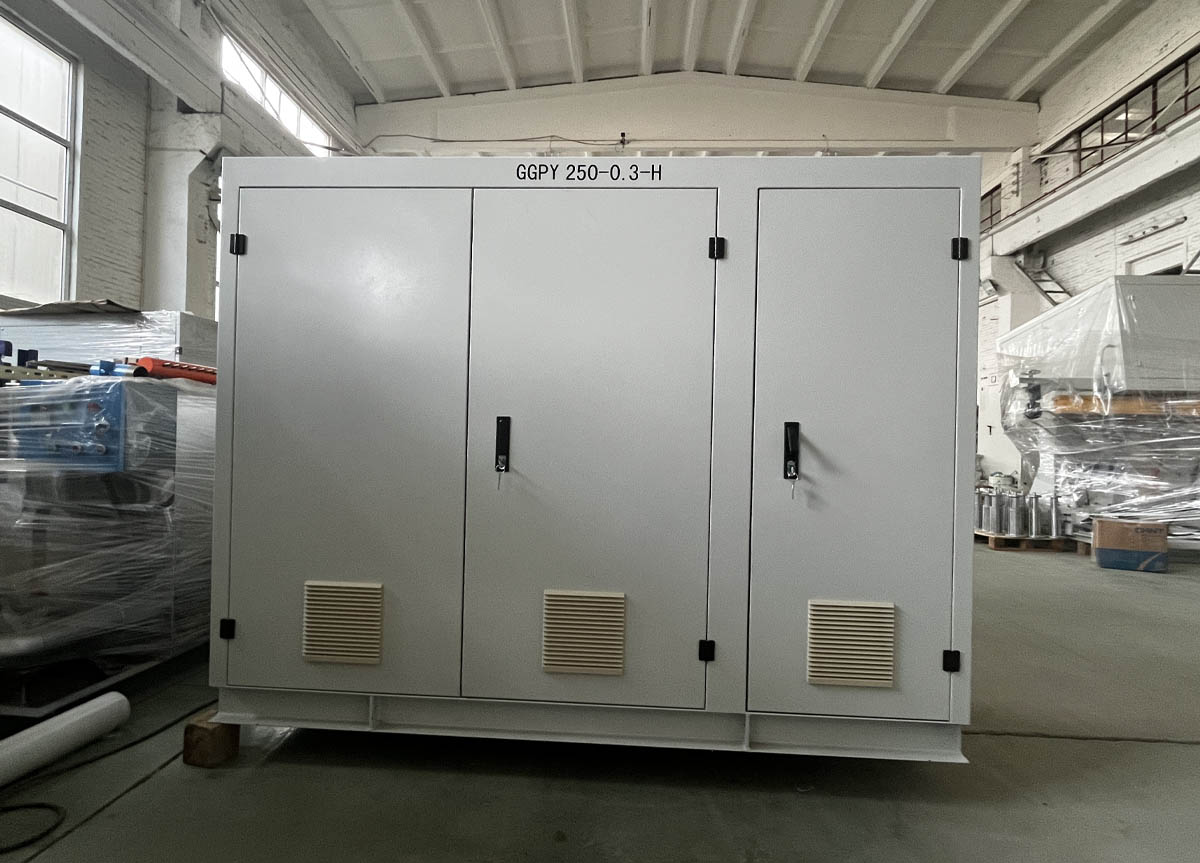

2.Tủ biến áp khô

Bên trong tủ máy biến áp khô này, chúng tôi trang bị một máy biến áp hạ thế khô, có thể thay thế máy biến áp dầu truyền thống, có thể dễ dàng hoàn thành việc vận chuyển đến nhiều quốc gia.

Solid State HF Compact Pipe Welder

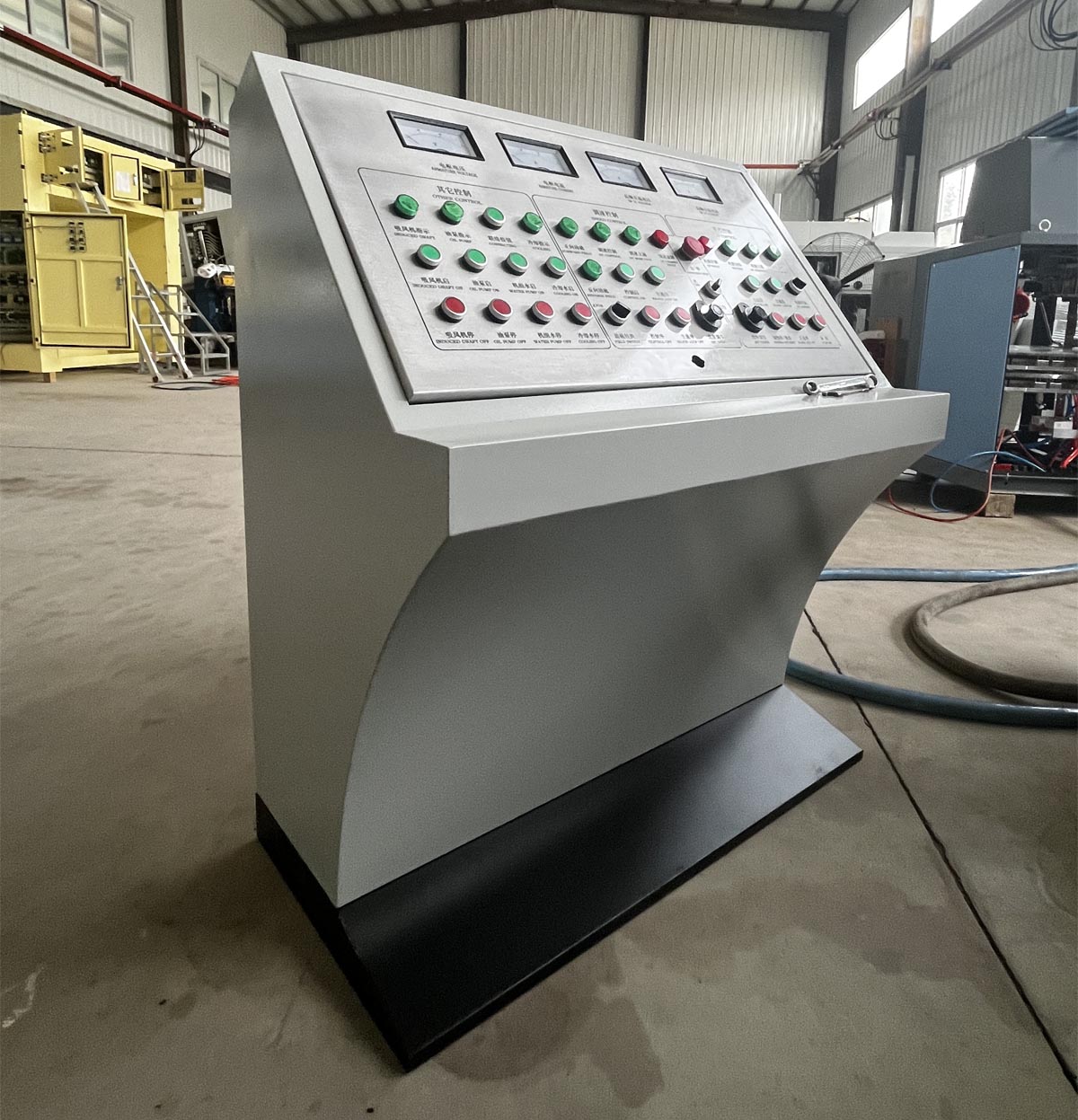

3. Bảng điều khiển

Bảng điều khiển trung tâm có thể đạt được hoạt động từ xa của máy hàn ống nhỏ gọn HF trạng thái rắn, tủ điều khiển tốc độ (trình điều khiển), bộ làm mát nước, quạt, v.v.

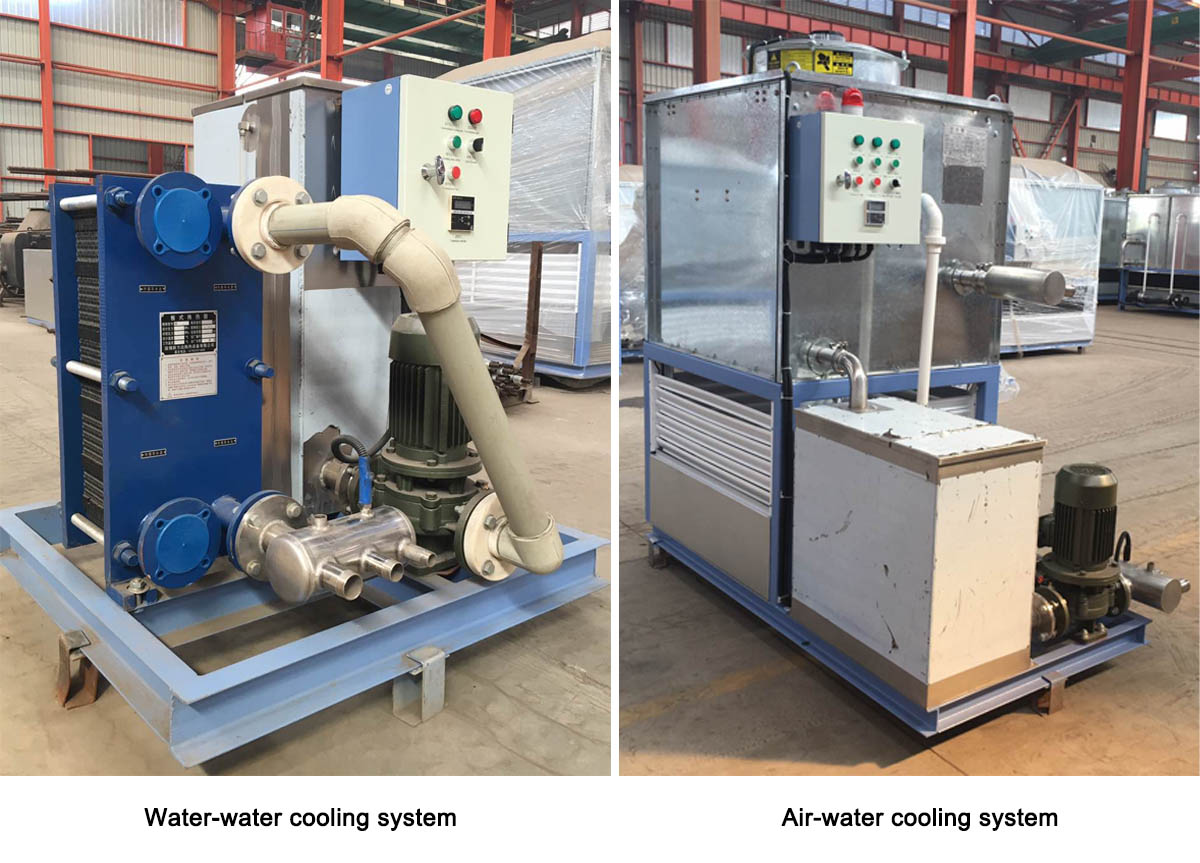

4. hệ thống làm mát: hệ thống làm mát nước-nước hoặc hệ thống làm mát không khí-nước tùy chọn

Hệ thống làm mát của máy hàn ống nhỏ gọn HF trạng thái rắn cấu trúc mới chủ yếu được sử dụng để làm mát mạch kín tuần hoàn nội bộ của máy hàn tần số cao và tủ điều khiển tốc độ làm mát bằng nước (trình điều khiển). Thông thường có hai loại: hệ thống làm mát bằng không khí và hệ thống làm mát bằng nước. Hệ thống làm mát không khí-nước có thể hoạt động độc lập và hệ thống làm mát nước-nước cần được trang bị tháp giải nhiệt hoặc bể bơi. Thiết bị này chiếm một diện tích nhỏ và nhiệt độ nước đầu vào của nguồn điện sưởi ấm được kiểm soát hiệu quả dưới 40° C để đảm bảo độ ổn định lâu dài của thiết bị sưởi ấm.

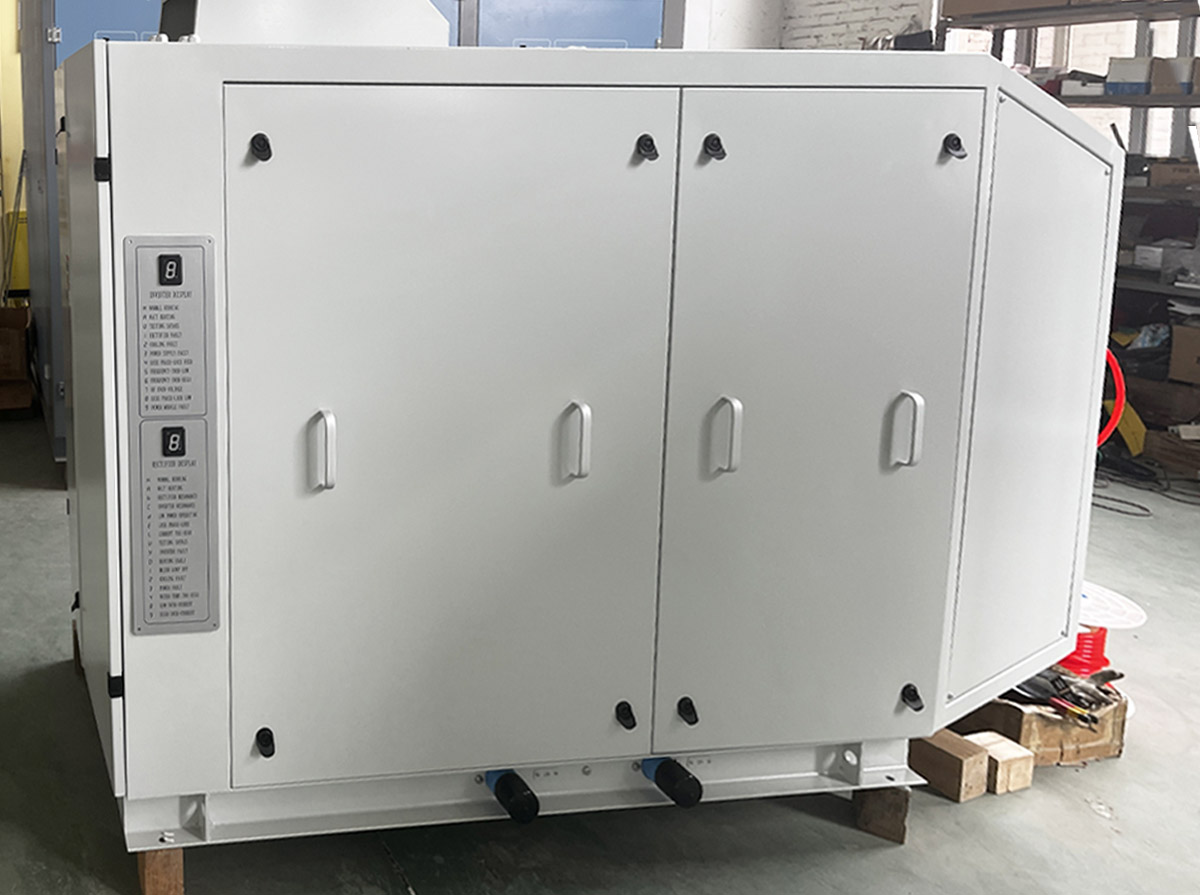

New Structure Solid State HF Compact Pipe Welder
