PHÂN LOẠI CUNG CẤP ĐIỆN CAO TẦN RẮN

Giống như tần số cao của ống chân không, mặc dù các nguyên tắc cơ bản tương tự nhau. Tần số cao ở trạng thái rắn cũng có thể được phân thành nhiều loại khác nhau tùy theo các yêu cầu khác nhau như cách sử dụng, linh kiện, công suất và tần số.

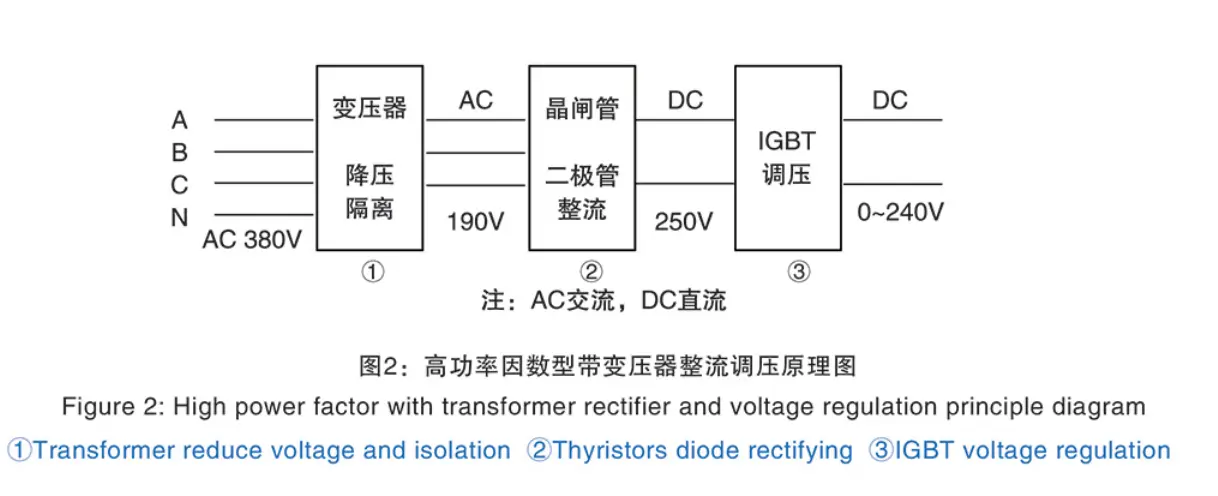

1. Phân loại theo điều chỉnh điện áp chỉnh lưu: Thyristor (SCR) có thể được sử dụng để hoàn thành việc chỉnh lưu và điều chỉnh điện áp đồng thời, hoặc trước tiên sử dụng diode hoặc thyristor chỉnh lưu và sau đó sử dụng điện áp điều chỉnh IGBT. Sử dụng điện áp điều chỉnh IGBT nhằm cải thiện hệ số thiết bị. Có thể tiết kiệm điện và nâng cao hơn nữa chất lượng hàn.

2. Theo đầu vào đầu vào có máy biến áp hay không có thể phân loại hai loại, nếu phía trước không có máy biến áp thì thông thường phần tần số cao phía sau sẽ thêm máy biến áp tần số cao để thực hiện cách ly giữa cuộn cảm và lưới điện. Nếu có thiết bị biến áp đầu vào thì sẽ chia thành máy biến áp ngâm dầu bên ngoài và máy biến áp khô.

3. Theo các thành phần được sử dụng trong cầu biến tần, có MOS điện áp thấp (bóng bán dẫn hiệu ứng trường), MOS điện áp cao, IGBT (Transistor lưỡng cực cổng cách điện), v.v. Dù là MOS điện áp cao hay điện áp thấp, các thành phần SIC-MOS loại mới cũng có thể thay thế chúng. Ngoài ra, IGBT có điện áp cao và điện áp thấp, v.v. Sic MOS có ưu điểm là tổn thất thấp, điện áp chịu được cao, tần số chuyển mạch nhanh, v.v. Đây là các thành phần thay thế hiện tại của MOS thông thường các thành phần, cũng có thể thay thế IGBT để trở thành lựa chọn đầu tiên cho thiết bị tần số thấp. Các thành phần Sic có thể được sử dụng trong tất cả các dòng sản phẩm của công ty chúng tôi. Và sau nhiều lần xác minh tại chỗ. Khách hàng có thể tự tin lựa chọn.

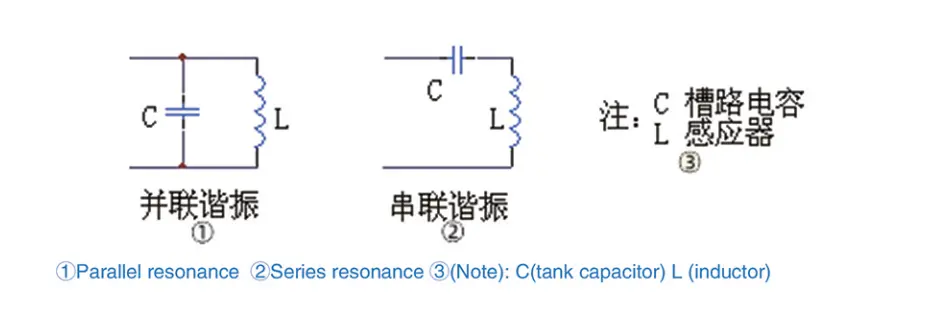

4. Theo kết nối khác nhau của mạch bể cộng hưởng, nó được chia thành hai loại: nối tiếp và song song, như sau:

5. Theo phương pháp lắp đặt, có hai loại: máy hàn tách và máy hàn nhỏ gọn. Máy hàn tách có nghĩa là bộ chỉnh lưu và biến tần làm hai tủ riêng biệt. Máy hàn nhỏ gọn có nghĩa là tủ chỉnh lưu và tủ biến tần tạo thành tủ tất cả trong một. Cả loạt và song song đều có máy hàn riêng và máy hàn nhỏ gọn. Nói chung, thiết bị công suất thấp chọn máy hàn nhỏ gọn và thiết bị công suất lớn chọn máy hàn riêng.

6. trên thị trường hiện tại, cộng hưởng nối tiếp thường sử dụng MOS hoặc IGBT điện áp cao, và cộng hưởng song song sử dụng MOS điện áp thấp. Không có biến áp giảm áp đầu vào cho cộng hưởng nối tiếp nhưng sẽ cần đặt biến áp tần số cao sau cầu biến tần. Đối với tần số cao song song, một số cần biến áp giảm dần đầu vào và một số cần biến áp tần số cao sau khi chỉnh lưu điện áp.

Tất cả các loại nguồn điện tần số cao khác nhau đều có những đặc điểm riêng, sau đây thiết bị của công ty chúng tôi sẽ có mô tả chi tiết.
